مقدمه
سنسورهای ارتعاش دستگاههایی هستند که برای اندازهگیری و تحلیل ارتعاشات مکانیکی استفاده میشوند.
ارتعاشات میتوانند به دلایل مختلفی مانند عدم تعادل، خرابی یاتاقانها، سایش قطعات و … در تجهیزات مکانیکی ایجاد شوند.
با استفاده از سنسورهای ارتعاش میتوان به صورت پیشبینیکننده، وضعیت تجهیزات را پایش کرده و از خرابیهای ناگهانی جلوگیری کرد.
در این مقاله، به بررسی انواع سنسورهای ارتعاش، نحوه عملکرد آنها، و نحوه اتصال آنها به دیتالاگرها پرداخته خواهد شد.
انواع سنسورهای ارتعاش
سنسورهای ارتعاش بر اساس پارامتر اندازهگیری به چند دسته تقسیم میشوند:

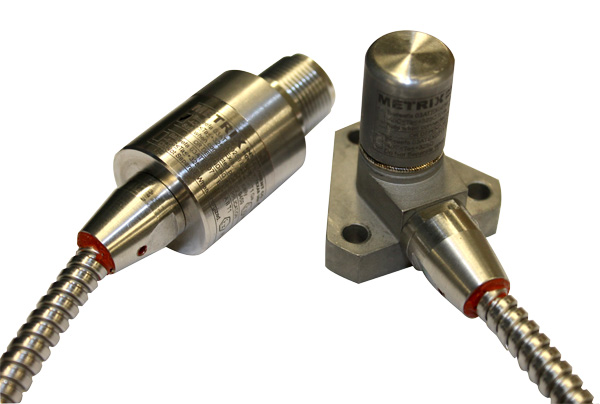

• شتابسنجها (Accelerometers): شتابسنجها دستگاههایی هستند که برای اندازهگیری شتاب یا تغییر سرعت یک جسم در حال حرکت طراحی شدهاند.
این سنسورها میتوانند شتاب خطی (حرکت در یک راستا) یا شتاب زاویهای (حرکت دورانی) را اندازهگیری کنند
شتابسنجها معمولاً به سه دسته اصلی تقسیم میشوند: الکترونیکی، میکانیکی و پیزوالکتریک.
شتابسنجهای پیزوالکتریک، با استفاده از اثر پیزوالکتریک، تغییرات شتاب را به سیگنالهای الکتریکی تبدیل میکنند.
این سنسورها قابلیت حس کردن ارتعاشات کوچک و تغییرات سریع را دارند.
شتابسنجها کاربردهای گستردهای دارند، از جمله در صنعت حمل و نقل، الکترونیک، اتومبیلهای هوشمند و سیستمهای امنیتی.

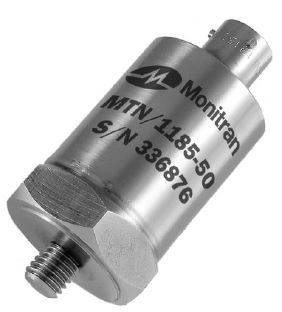

• سرعتسنجها (Velocity Sensors): سرعتسنجها، همانطور که از نامشان پیداست، برای اندازهگیری سرعت یک جسم طراحی شدهاند. این سنسورها میتوانند بر اساس تغییرات در موقعیت یا شتاب کار کنند.
در برخی از کاربردها، از شتابسنجها برای محاسبه سرعت استفاده میشود، زیرا سرعت میتواند به عنوان انتگرال شتاب نسبت به زمان محاسبه شود.
سرعتسنجها به دو دسته اصلی تقسیم میشوند:
سرعتسنجهای مکانیکی: که معمولاً به صورت مکانیکی کار میکنند و میتوانند سرعت را با دقت بیشتری اندازهگیری کنند.
سرعتسنجهای الکترونیکی: که با استفاده از تکنولوژیهای الکترونیکی مانند سنسورهای نوری و یا مغناطیسی سرعت را اندازهگیری میکنند.

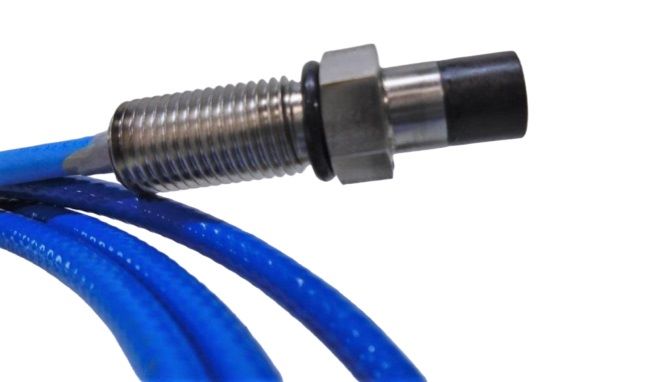

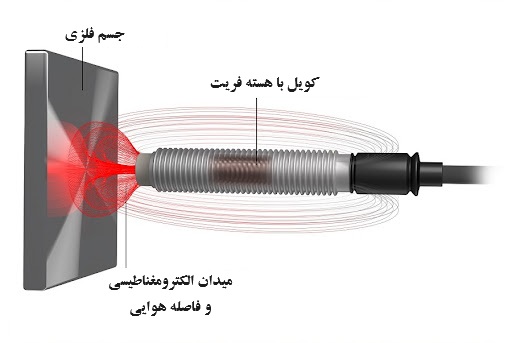

• جابجاییسنجها (Displacement Sensors): جابجاییسنجهای ادیکارنت برای سنجش جابجایی یا تغییرات در فاصله بین سنسور و شیء هدف استفاده میشوند.
این سنسورها بر اساس اصول فیزیکی ادیکارنتها عمل میکنند که اثرات میدان مغناطیسی و الکتریکی را به کار میگیرد. وقتی سنسور به یک ماده هادی نزدیک میشود، میدان مغناطیسی تولید شده توسط سنسور سبب ایجاد جریانات گردابی (ادیکارنت) در ماده هادی میشود.
این جریانات باعث ایجاد میدان مغناطیسی جدیدی میشود که به نوبه خود بر میدان مغناطیسی سنسور تأثیر میگذارد. تغییر میدان مغناطیسی به وجود آمده، به یک سیگنال الکتریکی تبدیل میشود که نشاندهنده جابجایی شیء نسبت به سنسور
بر اساس اصل کارکرد، سنسورهای ارتعاش به دستههای زیر تقسیم میشوند:

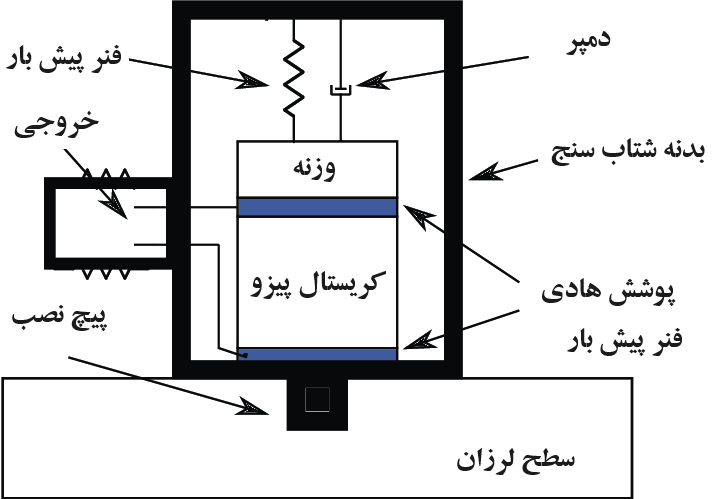

•شتابسنجهای پیزوالکتریک:
شتابسنجهای پیزوالکتریک از اثر پیزوالکتریک برای اندازهگیری شتاب استفاده میکنند. این سنسورها از مواد خاصی ساخته میشوند که هنگام وارد شدن نیرو یا تغییر شکل، یک بار الکتریکی ایجاد میکنند.
به عبارتی، با توجه به شتاب یا نیرویی که بر آنها اعمال میشود، سیگنال الکتریکی تولید میکنند.
این سنسورها معمولاً در کاربردهای صنعتی و نظامی مورد استفاده قرار میگیرند و به دلیل حساسیت و دقت بالا، مناسب برای اندازهگیری شتاب و ارتعاشات هستند.
همچنین این نوع سنسورها به سرعت پاسخ میدهند و در فاصلههای زمانی کوتاه به خوبی عملکرد دارند.

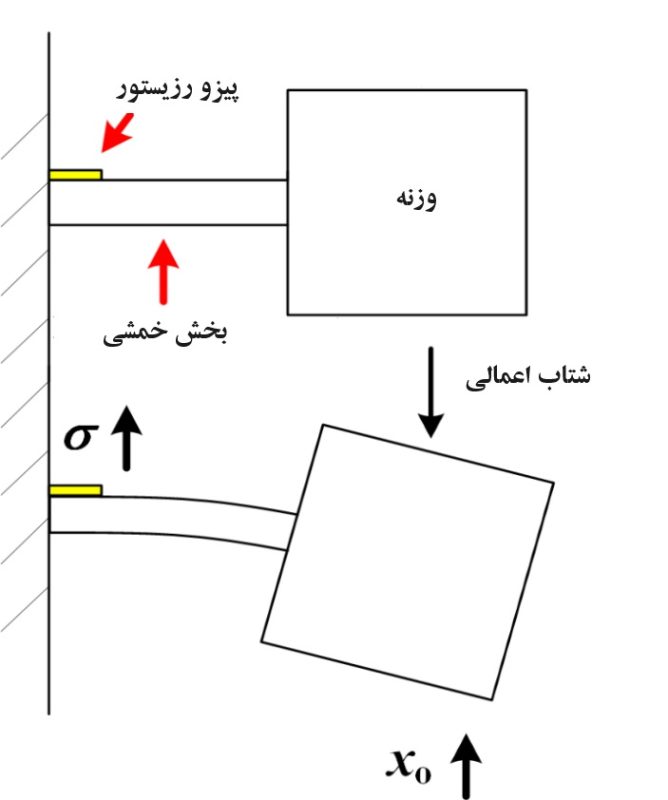

•شتابسنجهای پیزورزیستیو:
شتابسنجهای پیزورزیستیو به دلیل استفاده از اصول مقاومت الکتریکی در مواد خاص، به اندازهگیری شتاب میپردازند.
این سنسورها معمولاً از مواد نازک و مقاوم ساخته میشوند که تغییرات ابعادی آنها به تغییرات شتاب و نیروی اعمالی وابسته است.
هرگونه تغییر در طول یا وضوح این مواد منجر به تغییر در مقاومت الکتریکی آنها میشود که به وسیله الکترونیک تحلیل میشود.
شتابسنجهای پیزورزیستیو به دلیل حجم کوچک و وزن سبک خود، برای کاربردهای موبایل و در دستگاههای قابل حمل نیز بسیار مناسب هستند.

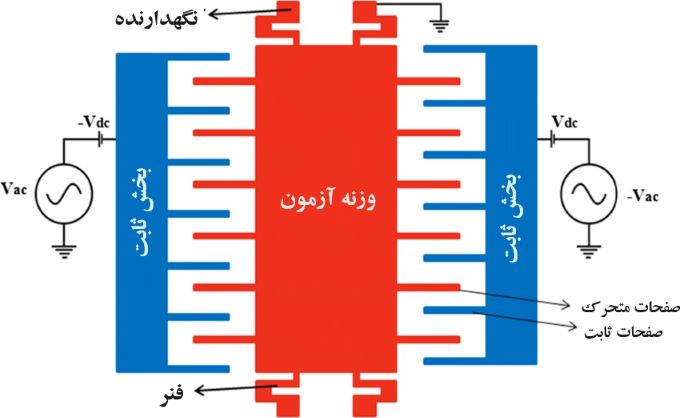

• شتابسنجهای خازنی:
شتابسنجهای خازنی مبتنی بر تغییر ظرفیت خازنی در اثر تغییرات مکانیکی ناشی از شتاب هستند.
این نوع سنسورها شامل دو صفحه خازنی هستند که به یکدیگر نزدیک میشوند یا از هم دور میشوند در نتیجه اعمال شتاب به آنها.
تغییر در فاصله بین صفحات، منجر به تغییر در ظرفیت خازن میشود که این تغییر ظرفیت به وسیله مدارهای الکتریکی اندازهگیری و تبدیل به یک سیگنال الکتریکی میشود.
شتابسنجهای خازنی به دلیل دقت و قابلیت اطمینان بالا در اندازهگیری شتاب، به ویژه در محیطهای حساس، در صنایع خودروسازی، تست و ارزیابی تجهیزات و سیستمهای کنترل مورد استفاده قرار میگیرند.
هر یک از این سنسورها میتوانند در شرایط و کاربردهای متفاوت استفاده شوند و انتخاب آنها بستگی به نیاز و شرایط خاص کاربرد دارد.
نحوه عملکرد سنسورهای ارتعاش
به طور کلی، سنسورهای ارتعاش با تبدیل حرکت مکانیکی ناشی از ارتعاش به یک سیگنال الکتریکی کار میکنند.
این سیگنال الکتریکی میتواند به صورت ولتاژ، جریان یا تغییر در فرکانس باشد. سپس، این سیگنال به یک دیتالاگر ارسال شده و در آنجا پردازش و ذخیره میشود.
دیتالاگرهای ارتعاش
دیتالاگرهای ارتعاش دستگاههایی هستند که برای جمعآوری، ذخیره و تحلیل دادههای حاصل از سنسورهای ارتعاش استفاده میشوند.
این دستگاهها به طور معمول دارای یک ورودی آنالوگ برای اتصال به سنسور ارتعاش هستند. دیتالاگرهای ارتعاش میتوانند دادهها را به صورت دورهای یا بر اساس رخدادهای خاص ثبت کنند
ویژگیهای مهم یک دیتالاگر ارتعاش:
- دقت: دقت اندازهگیری دیتالاگر باید با دقت سنسور ارتعاش مطابقت داشته باشد.
- سرعت نمونهبرداری: سرعت نمونهبرداری نشان میدهد که دیتالاگر با چه سرعتی دادهها را جمعآوری میکند.
- ظرفیت حافظه: ظرفیت حافظه دیتالاگر باید به اندازهای باشد که بتواند حجم زیادی از دادهها را ذخیره کند.
- رابط کاربری: رابط کاربری دیتالاگر باید ساده و کاربرپسند باشد تا بتوان به راحتی تنظیمات آن را انجام داد و دادههای ذخیره شده را مشاهده کرد.
اتصال سنسور ارتعاش به دیتالاگر
برای اتصال سنسور ارتعاش به دیتالاگر، معمولاً از یک مدار واسط استفاده میشود. این مدار واسط وظیفه تقویت سیگنال خروجی سنسور، تبدیل آن به سیگنال دیجیتال و تطبیق آن با ورودی دیتالاگر را بر عهده دارد.
مراحل اتصال سنسور ارتعاش به دیتالاگر:
- انتخاب سنسور مناسب: انتخاب سنسور مناسب با توجه به پارامترهای اندازهگیری، محدوده فرکانسی، دقت مورد نیاز و شرایط محیطی انجام میشود.
- طراحی مدار واسط: مدار واسط باید با توجه به مشخصات سنسور و دیتالاگر طراحی شود.
- اتصال سنسور به مدار واسط: سنسور به مدار واسط با استفاده از سیمکشی مناسب متصل میشود.
- اتصال مدار واسط به دیتالاگر: مدار واسط به ورودی آنالوگ دیتالاگر متصل میشود.
- تنظیمات دیتالاگر: تنظیمات دیتالاگر مانند سرعت نمونهبرداری، محدوده اندازهگیری و واحد اندازهگیری انجام میشود.
کاربردهای دیتالاگرهای ارتعاش
دیتالاگرهای ارتعاش در صنایع مختلفی کاربرد دارند، از جمله:
- صنعت برق: پایش وضعیت توربینها، ژنراتورها و تجهیزات الکتریکی
- صنعت نفت و گاز: پایش وضعیت پمپها، کمپرسورها و توربینهای گازی
- صنعت خودروسازی: تست و تحلیل ارتعاشات خودرو
- صنعت هوافضا: پایش وضعیت موتورهای جت و اجزای هواپیما
- صنعت ساختمان: پایش وضعیت سازهها در برابر زلزله
همچنین، . با استفاده از اطلاعات ارائه شده در این مقاله، میتوانید درک بهتری از سنسورهای ارتعاش و نقش آنها در پایش وضعیت تجهیزات مکانیکی پیدا کنید.
