اثر سیبک (Seebeck Effect)
اثر سیبک یک پدیده فیزیکی است که در آن ولتاژی در محل اتصال دو فلز متفاوت به وجود میآید زمانی که دما در یکی از این دو فلز تغییر میکند.
این پدیده بهنام فیزیکدان آلمانی توماس سیبک، که این اثر را در اوایل قرن نوزدهم توصیف کرد، نامگذاری شده است.
در واقع، این اثر نتیجهای از اختلال در تعادل حرارتی و الکتریکی در مواد مختلف است که به تفاوتهای دما و چگالی بارهای الکتریکی مربوط میشود.
اصول عملکرد
وقتی دو فلز مختلف به هم متصل میشوند و یکی از آنها گرم میشود، الکترونها در فلز گرم بهسرعت حرکت کرده و به سمت فلز سردتر منتقل میشوند.
این حرکت منجر به تجمع بارهای الکتریکی و در نتیجه ایجاد ولتاژ در محل اتصال بین دو فلز میشود.
ولتاژ تولید شده با دما و نوع فلزات مورد استفاده ارتباط مستقیم دارد. بهعنوان مثال، استفاده از فلزاتی مانند نیکل و مس میتواند ولتاژ مختلفی را در دماهای مختلف تولید کند.
ترموکوپلها (Thermocouples)
ترموکوپلها ابزارهای اندازهگیری دما هستند که بهطور گسترده در صنایع مختلف، مانند صنعت پتروشیمی، تولید، و سیستمهای کنترل دما مورد استفاده قرار میگیرند.
این ابزارها معمولاً از دو فلز مختلف، که بهعنوان الکترود عمل میکنند، تشکیل شدهاند و تحت تأثیر دما ولتاژ تولید میکنند.
ساختار و عملکرد

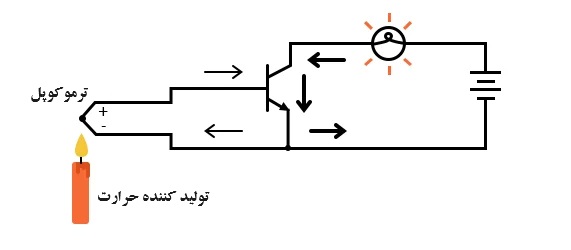

یک ترموکوپل معمولاً از دو سیم تشکیل شده است که به یک نقطه (محل اندازهگیری) متصل میشوند و در انتهای دیگر به یک دستگاه ولتمتر وصل میشوند.
این دو سیم باید از فلزات مختلف ساخته شوند تا اثر سیبک بهخوبی کار کند.
ازجمله نوعهای رایج ترموکوپلها میتوان به نوع J (آهن و مس)، K (نیکل و کروم)، و T (مس و نقره) اشاره کرد، که هرکدام به دلیل ویژگیها و دماهای کاری متفاوت، در کاربردهای خاص استفاده میشوند.
چالشهای اندازهگیری
یکی از عمدهترین چالشها در استفاده از ترموکوپلها، اتصال مرجع (Reference Junction) است.
وقتی ترموکوپل به یک ولتمتر متصل میشود، یک اتصال جدید بهوجود میآید که میتواند ولتاژ ایجاد کند و این ولتاژ اضافی ممکن است نتیجهٔ دما در آن نقطه باشد.
به همین دلیل، ولتاژ اندازهگیریشده نمیتواند نمایشدهندهٔ دقیق دمای محل اندازهگیری باشد. در نتیجه، برای بهدست آوردن دقت بالا در اندازهگیری دما، لازم است اثر دما در اتصال مرجع جبران شود.
روشهای جبران دما
بهمنظور جبران اثرات دما در اتصال مرجع، از روشهای خاصی استفاده میشود. یکی از این روشها استفاده از مدارهای جبران دما (Cold Junction Compensation) است.
در این روش، دمای اتصال مرجع بهطور دقیق اندازهگیری میشود و ولتاژی متناسب ایجاد میشود که اثرات آن را خنثی کند. بهعنوان مثال، اگر دمای اتاقی که در آن ترموکوپل قرار دارد ۲۵ درجه سانتیگراد باشد، ولتاژ مربوط به این دما بهطور خودکار از ولتاژ اندازهگیریشده کسر میشود.
کاربردهای دیگر ترموکوپلها
ترموکوپلها علاوه بر اندازهگیری دما، در تولید انرژی الکتریکی نیز کاربرد دارند. با اتصال چندین ترموکوپل بهصورت سری، میتوان دستگاهی به نام ترموپایل (Thermopile) ایجاد کرد که قادر است ولتاژ و جریان قابل توجهی تولید کند.
این ولتاژ ناشی از اختلاف دما بین اتصالات مختلف است و میتواند بهعنوان منبع انرژی برای حسگرها و دستگاههای الکترونیکی استفاده شود.
اثر پلتیر (Peltier Effect)
بهعلاوه، زمانی که یک جریان الکتریکی از طریق ترموپایل عبور میکند، انرژی حرارتی از اتصالات گرم به اتصالات سرد منتقل میشود.
این پدیده بهنام اثر پلتیر شناخته میشود و در بسیاری از کاربردهای حرارتی و برودتی مورد استفاده قرار میگیرد. از اثر پلتیر در دستگاههای خنککننده و حرارتی مانند تهویه مطبوع و سامانههای کنترل دما استفاده میشود.
نتیجهگیری
در نهایت، ترموکوپلها بهدلیل قابلیت اندازهگیری دما در محدودههای وسیع و شرایط سخت، یکی از روشهای محبوب برای اندازهگیری دما در صنایع مختلف هستند.
این ابزارها به دلیل دقت و سادگی کاربریشان در کاربردهایی مانند فرآوری مواد، سیستمهای پزشکی، و تجهیزات خانگی بهطور گستردهتری مورد استفاده قرار میگیرند.
با وجود چالشها و محدودیتهایی که در اندازهگیری دما وجود دارد، استفاده از ترموکوپلها بهعنوان ابزاری مطمئن و کارآمد ادامه دارد.
